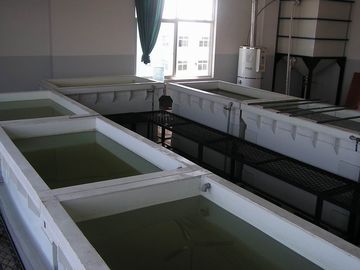

Linha de produção de alumínio do revestimento do pó com sistema do pré-tratamento do tanque da imersão
Detalhe rápido:

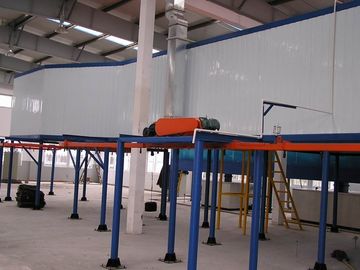

1. A imagem mostra a umidade forno de secagem, seu pré-tratamento é o mergulho-tipo, sistema de transporte nesta linha é ritmo controlado.
2. Este pré-tratamento de linha de produção do revestimento é mergulho-tipo, o sistema de transporte é ritmo controlado. a corrente transportadora, a porta pneumática e a ação da pó-imersão são controladas pelo PLC
Parâmetro de projeto
Não. |
artigo |
Base do projeto |
1 |
workpiece |
alumínio |
2 |
Espessura máxima do material |
≤1.2mm |
3 |
Método do pré-tratamento |
Pré-tratamento da imersão |
4 |
método de pulverização do pó |
Automático + manual |
5 |
O tamanho máximo do workpiece pendurado na cadeia de fabricação |
L×W×H=6800×200×1900 (milímetro) |
6 |
Peso máximo da parte do trabalho |
≤70Kg/hanger (que inclui o feixe de equilíbrio) |
7 |
Método de suspensão |
Suspensão dos pontos dobro |
8 |
Corrente transportadora da suspensão na cadeia de fabricação |
QXG-200 modelo, peso de suspensão 35kg máximo |
9 |
Passo do filme das tesouras na cadeia de fabricação |
7200mm/2pieces |
10 |
cálculo da velocidade do processo na cadeia de fabricação |
Velocidade de processamento: 0.8m/min |
11 |
Linha escala da produção de velocidade |
0~1.5m/min ajustado |
12 |
Temperatura de cura do pó |
180~200℃ (aquecimento direto do gás líquido) |
13 |
Tempo do revestimento do pó |
16min-20min (exceto à seção da cortina de ar) |
14 |
Fonte de calor de curar o túnel |
aquecimento direto do gás líquido |
15 |
Forno da desidratação: |
≤110℃ (aquecimento direto do gás líquido)
|
forno de secagem da umidade
Tamanho da aparência: (L) 7600mm× (W) 2200mm× (H) 1850mm
Material: a placa exterior, δ=1.0mm laminou placa de aço ondulada
Placa interna, placa galvanizada =1.0mm do δ
Isolação thicknessδ=100㎜,
Material de isolação: Rockwool;
Temperatura de secagem: ≤110℃ (alumínio)
O aquecimento o mais alto: 110℃≤60min,
Modelo de máquina do gás de combustão: RIELLO FS20
Quantidade do calor da saída: 200000 kcal/h,
Eficiência do permutador de calor do ar 90%,
Parâmetros de processo e lista material de curar o túnel
Não. |
nome |
dados |
1 |
Tamanho externo de túnel de secagem: |
21000mm× 940(1240) mm×3720mm |
2 |
Tamanho interno da seção do túnel de secagem: |
(W) 700mm× (H) 3050mm (refira a disposição) |
3 |
O modelo de túnel de secagem: |
reto-através de |
4 |
Espessura da placa isolada: |
, Placa lateral: 150mm, telhado/placa inferior: 150mm |
5 |
Placa interna e exterior da camada da isolação: |
Placa interna: placa galvanizada δ0.8, placa exterior: placa revestida da cor δ0.8 |
6 |
Enviando o tubo do vento: |
placa galvanizada 1.0mm do δ |
7 |
Dispositivo natural da exaustão: |
2 partes |
8 |
Altura do suporte: |
430mm |
9 |
Enviando o método do vento: |
lado para enviar até o lado para trás |
10 |
Comprimento de secagem eficaz: |
Aproximadamente 18m (exceto ao comprimento da seção da cortina de ar) |
11 |
Tempo do cozimento: |
Sobre 16min-20min |
12 |
Tempo de aquecimento (fornalha vazia): |
Sobre 40min |
13 |
Temperatura de aquecimento: |
Temperature~200℃ normal ajustável |
14 |
Tempos de ciclo: |
Aproximadamente 4 partes/minuto |
15 |
permutador de calor 200000 de aço inoxidável kcal |
1set |
16 |
caixa da inversão térmica do kcl 200000: |
1 ajustado (placa exterior: placa fria de δ1.o milímetro, placa interna: placa galvanizada milímetro de δ1.o) |
17 |
Fã de esboço induzido do Thermal: |
1set (4.0KW) com volume de ar 6#impeller aproximadamente: 10000m3 /h |
18 |
motor de gás da combustão: |
1 FS20 ajustado (200000 kcal) |
19 |
Máquina da cortina de ar: |
2sets |
sala do isolamento da sala do pulverizador de pó e da sala de pó
Não. |
nome |
dados |
1 |
Tamanho exterior da sala de pó: |
6000mm×1400mm×3600mm (refira a disposição) (1set) |
2 |
Material da sala de pó: |
placa do sidetopbottom: placa fria de δ1.5mm (pulverização de superfície) |
3 |
Sistema de circuito fechado |
1set |
4 |
Pulverizador eletrostático automático: |
6sets |
5 |
Pulverizador manual |
2sets |
6 |
recicl de 8 núcleos do superior e abaixe o dispositivo |
2 (placa quente e placa fria a fazer) a altura do filtro: 660mm |
7 |
Recupere o fã |
(7.5Kw) volume de ar 2sets: 10000m3 /set
|
8 |
Lâmpada fluorescente à prova de explosões; |
Cada 1 parte de unilateral |
9 |
Sala do isolamento: |
7.5m×5.2m×4.0m, corpo da câmara adota o quadro da liga de alumínio e a estrutura da placa 50㎜sandwich |
Sistema de transporte da suspensão:
Não. |
nome |
Especificação |
1 |
Modelo chain da suspensão: |
QXG-200 |
2 |
Passo: |
200mm |
3 |
Único ponto do levantamento: |
≤35Kg (que inclui o propagador) |
4 |
O comprimento total da corrente da suspensão: |
82m |
