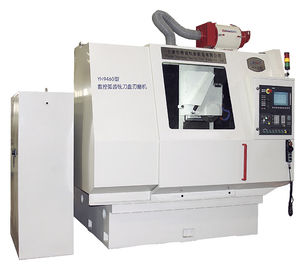

CNC da linha central 3.7kw cinco que aponta máquinas com o servo motor de Siemens

CNC da linha central 3.7kw cinco que aponta máquinas com o servo motor de Siemens

  • CNC da linha central 3.7kw cinco que aponta máquinas com o servo motor de Siemens
CNC da linha central 3.7kw cinco que aponta máquinas com o servo motor de Siemens
Detalhes do produto:
Lugar de origem: CHINA
Marca: JJR
Certificação: ISO9000
Número do modelo: YH9460
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1SET
Detalhes da embalagem: Em casos de madeira
Tempo de entrega: 1 mês
Termos de pagamento: T-T, L/C
Habilidade da fonte: 50sets/month
Contato
Descrição de produto detalhada
Diameter of cutter: 6’~24’ Material of grinding wheel: CBN
Diameter of grinding wheel: 300 Speed of grinding wheel: 1800-5200
Diameter of indexing rotary table(mm): Ф450 A Obliquity of worktable: -90°~40°
Speed of B-axis(r/min): 16 Speed of A-axis(r/min): 11
Vertical travel of grinding wheel(mm): 400 Distance from worktable surface to grinding wheel axes(mm): 130~530
Travel of grinding wheel axial direction(mm): 400 Distance from grinding wheel surface to worktable center(mm): -100~300
Horizontal travel of grinding wheel(mm): ±500 Power of motor (kw): 3.7
Destacar:

hob que aponta a máquina

CNC da linha central 3.7kw cinco que aponta máquinas com o servo motor de Siemens

Aplicação:

O apontador espiral do cortador da engrenagem cónica do CNC do modelo YH9460 é projetado apontando o cortador de trituração e o cortador do espeto que se usaram cortando a engrenagem cónica espiral. A máquina adotam as rodas de moedura do CBN e o apropriado para a engrenagem cónica espiral e apontar as caras de corte das ferramentas nas fábricas da ferramenta.


Características:

O ● a máquina adota a cabeça de medição dobro ao dente de teste do cortador e a posição da roda de moedura, a operação é exata e simples.

O ● a máquina usa a roda de moedura do CBN com elevada precisão e alisa o revestimento.

O ● a máquina pode moer o cortador do cortador de GLEASON e do sistema EN de OERLIKON.

O ● a máquina é controlado pela cinco-linha central que adota o servo motor de SIEMENS, a moagem com alto-eficiente e a estabilidade.

O ● a máquina adota o dispositivo de medição da elevada precisão de Renishaw do alemão. Não tente à moedura, apenas põem o cortador para instalar na máquina pode automaticamente moedura, moendo quantidades pode controlar, ganham o tempo do ajuste, melhoram a precisão de moedura.

O ● o diâmetro do cortador de moedura é 6" ~24"; pode cumprir muitas exigências das fábricas.

O ● a máquina adota a tabela giratória do CNC no farelo de Taiwan. Muda somente o dispositivo elétrico do cortador de modo que possa a troca conseguida de GLEASON e de cortador do EN de OERLIKON, a operação é fácil.


Tabela de parâmetro:


Parâmetro modelo

YH9460

Diâmetro do cortador

6' ~24'

Material da roda de moedura

CBN

Diâmetro da roda de moedura

300

Velocidade da roda de moedura

1800~5200

Diâmetro de posicionar a tabela giratória (milímetro)

Ф450

Diâmetro da montagem do eixo do cortador (milímetro)

Ф58.221×1/24

Ф126.966×1/24

Ф215.8

Uma obliquidade do worktable

-90°~40°

Velocidade da B-linha central (r/min)

16

Velocidade da Um-linha central (r/min)

11

Curso vertical da roda de moedura (milímetro)

400

A distância da superfície do worktable à roda de moedura axes (os milímetros)

130~530

Curso do sentido axial da roda de moedura (milímetro)

400

Distância da superfície da roda de moedura ao centro do worktable (milímetros)

-100~300

Curso horizontal da roda de moedura (milímetro)

±500

Poder do motor (quilowatts)

3,7

Dimensão (L×W×H) (milímetro)

2000×2650×3000

Peso (quilogramas)

10000





Perfil da empresa:

A empresa de Heng Yong recolheu muitos peritos experientes. Esta equipe é ligação por povos tem sobre décadas da experiência, e enchido com os coordenadores novos, energéticos.  Com capacidade forte da pesquisa e tornar-se, nossa empresa pôs o esforço extraordinário sobre desenvolver grupos completos de maquinaria da engrenagem.  Agora nós podemos fornecer nosso cliente os produtos principais como segue: Alinhe Shapers, geradores retos da engrenagem cónica, geradores da engrenagem cónica da espiral, moedores da engrenagem cónica da espiral, verificadores hipóides da engrenagem, Lappers da engrenagem, engrenagem que extinguem a imprensa, máquinas de chanfradura da engrenagem, engrenagem Hobbers, máquinas de afiação, centros fazendo à máquina verticais & horizontais, redutores de velocidade especiais da precisão, rolo Stander para o estiramento sem emenda do tubo que reduz o moinho, família do acoplamento da engrenagem, dispositivos da baixa movimentação e um equipamento de protecção ambiental de 16 tipos, umas mais de 30 famílias, e mais de 150 tipos e especificações. O foco da empresa em desenvolver a maquinaria resistente, grande da engrenagem do CNC, que são precisadas urgente pelo governo e fazem para industrializar o mais cedo possível, fornece uma grande variedade de maquinaria avançada da engrenagem ao mercado. A empresa está usando o 3D principal que projeta o software tornando-se e projetando. A empresa combina a produção com a investigação e desenvolvimento cooperando com a universidade de TIANJIN e as outras faculdades por muitos anos.
